이동식 시스템비계 안양 게임마이스터 고등학교 체육관 시공

​

안녕하세요.

가설 구조물 설치 및 해체를 진행하는

에이원가설입니다.

​

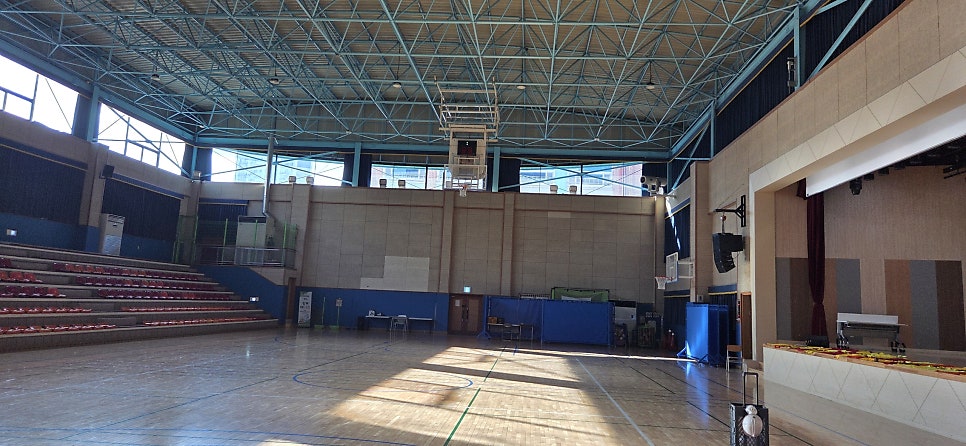

이번 현장은 안양 게임마이스터 고등학교

체육관에서 진행한 작업입니다.

​

체육관 지붕층은 높은 층고와 함께

스페이스 프레임으로 구성되어 있어

지상에서 직접 부재의 규격을

확인하기 어려운 구조였습니다.

​

이에 지붕층 구조물의 부재 사이즈를

가까이에서 실측할 수 있도록

이동식 시스템비계를 설치했습니다.

​

​

이번 작업은 천장 보수나 설비 공사가 아닌

스페이스 프레임을 구성하고 있는

각 부재의 사이즈를 실측하기 위한

작업 공간 확보가 목적이었습니다.

​

체육관 높이가 약 10m에 달하는 만큼

작업자가 필요한 위치까지 접근할 수 있도록

현장 구조와 작업 높이를 확인한 뒤

설치 계획을 세웠습니다.

​

​

높이가 있는 이동식 시스템비계는

현장에 자재를 가져가 바로 조립하기보다

작업 위치와 필요한 높이,

작업 공간 등을 먼저 확인해야 합니다.

​

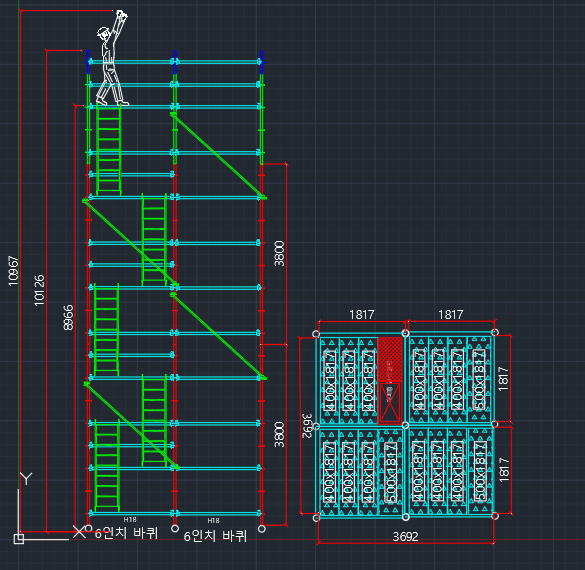

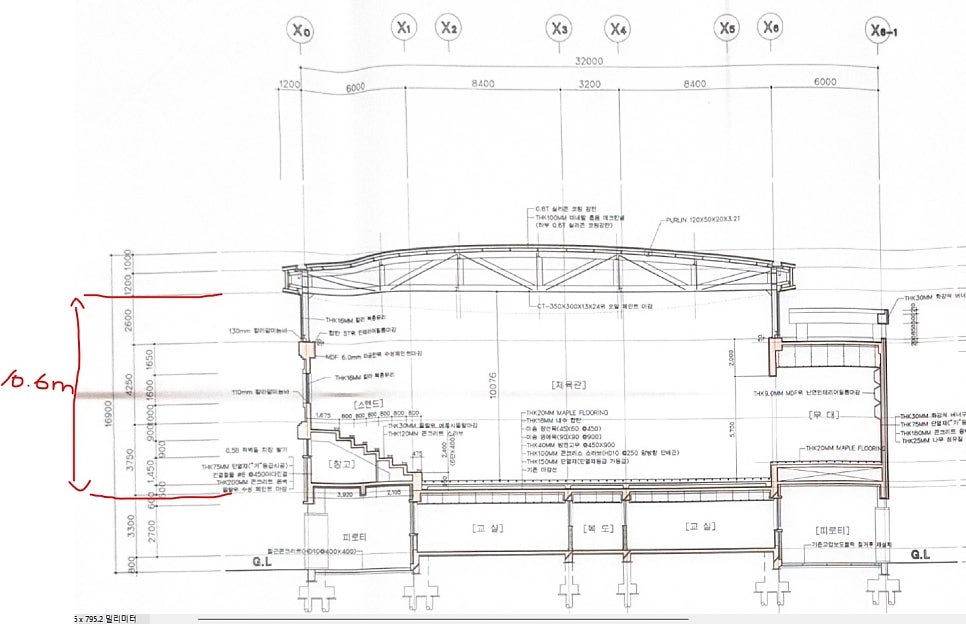

이번 현장 역시 기존 건축 도면과

체육관 내부 구조를 바탕으로

설치에 필요한 도면을 제작했습니다.

​

스페이스 프레임의 부재 사이즈를

직접 확인해야 하는 작업인 만큼

상부에서 실측하기 편한 위치까지

작업 발판이 올라갈 수 있도록 구성했습니다.

​

또한 작업자가 상부까지 이동할 수 있는

통로와 각 단의 발판 위치 등을 고려해

전체적인 이동식 시스템비계 구조를

계획한 뒤 시공에 들어갔습니다.

​

도면 제작과 설치 계획을 마친 후에는

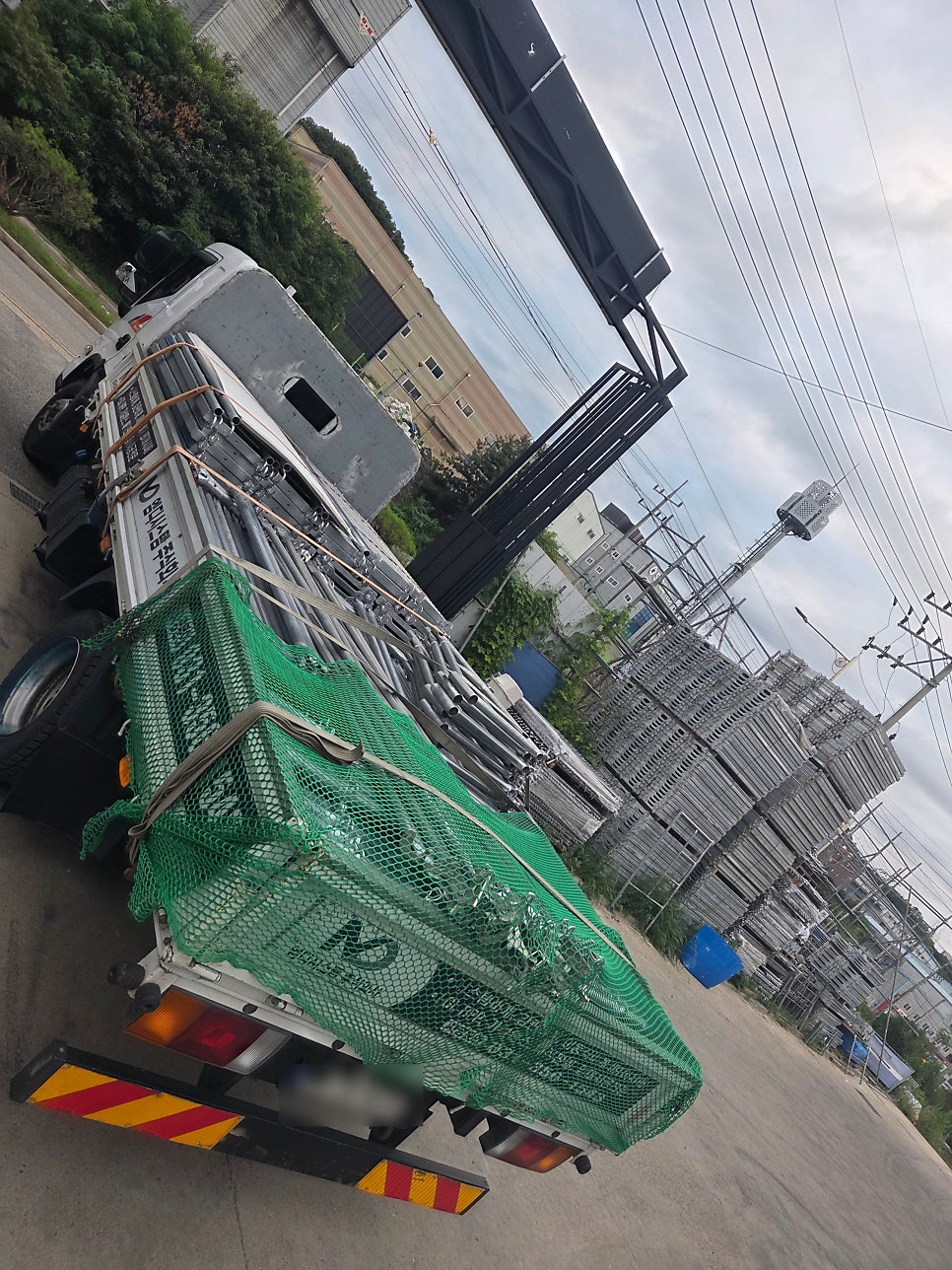

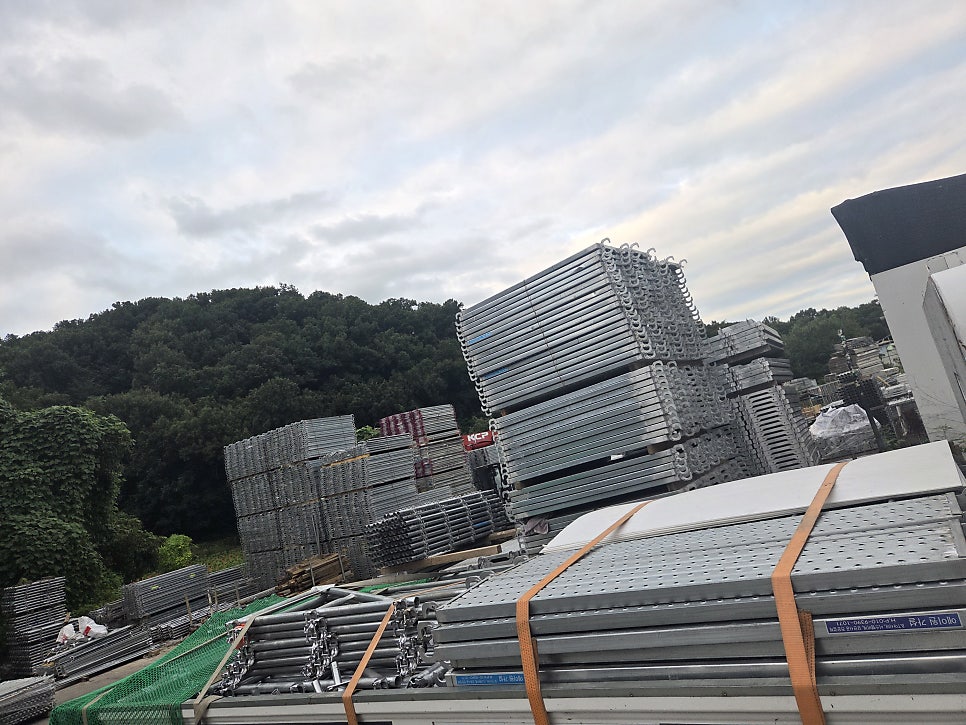

현장에서 사용할 자재를 준비했습니다.

​

수직재와 수평재를 비롯해

작업 발판과 연결 부재 등

설치에 필요한 자재의 종류와 수량을

확인한 뒤 차량에 상차했습니다.

​

이번처럼 높이가 높은 구조의

이동식 시스템비계는

사용되는 자재도 많기 때문에

현장에서 필요한 자재가 누락되지 않도록

출발 전 한 번 더 확인했습니다.

​

​

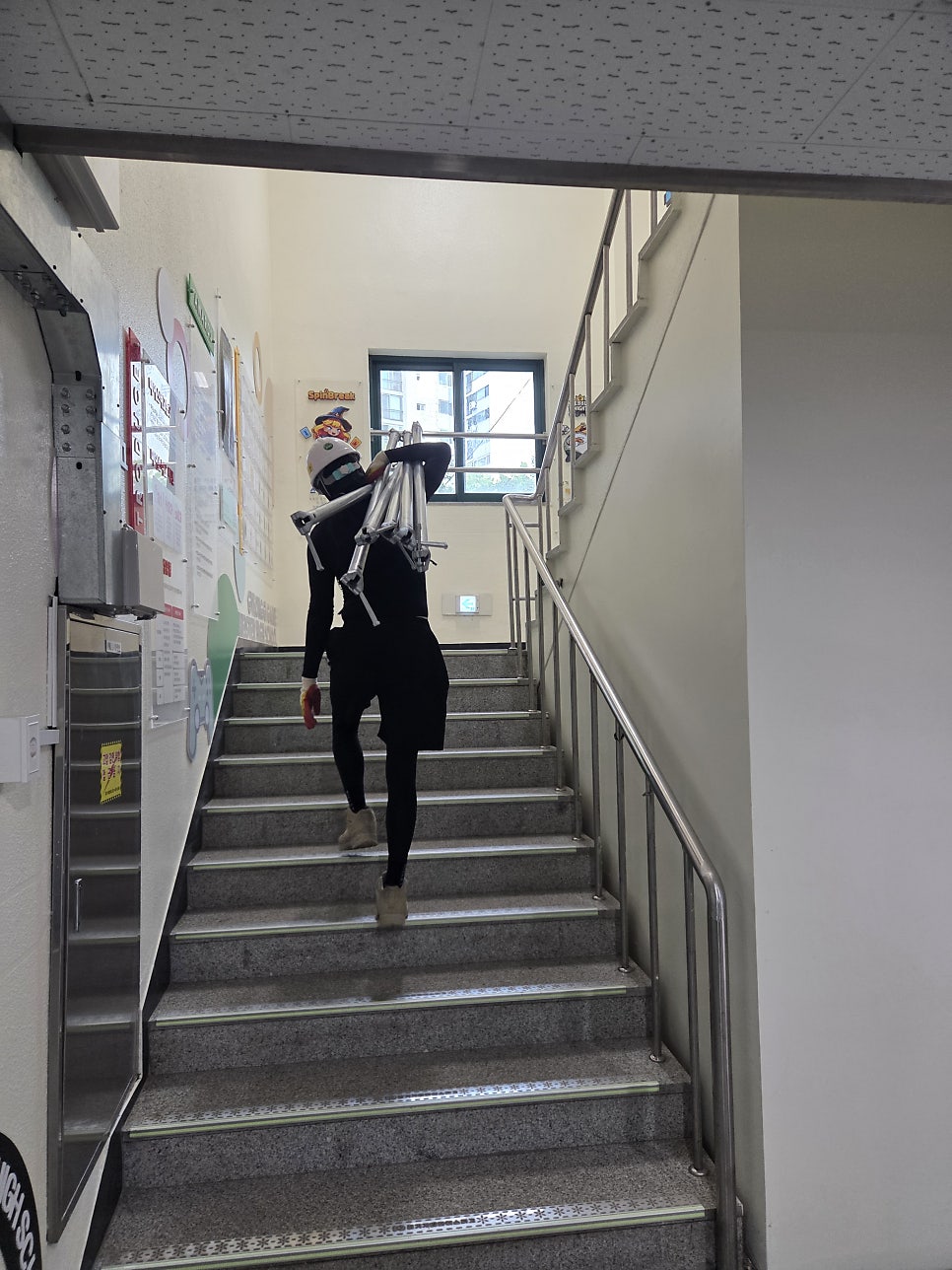

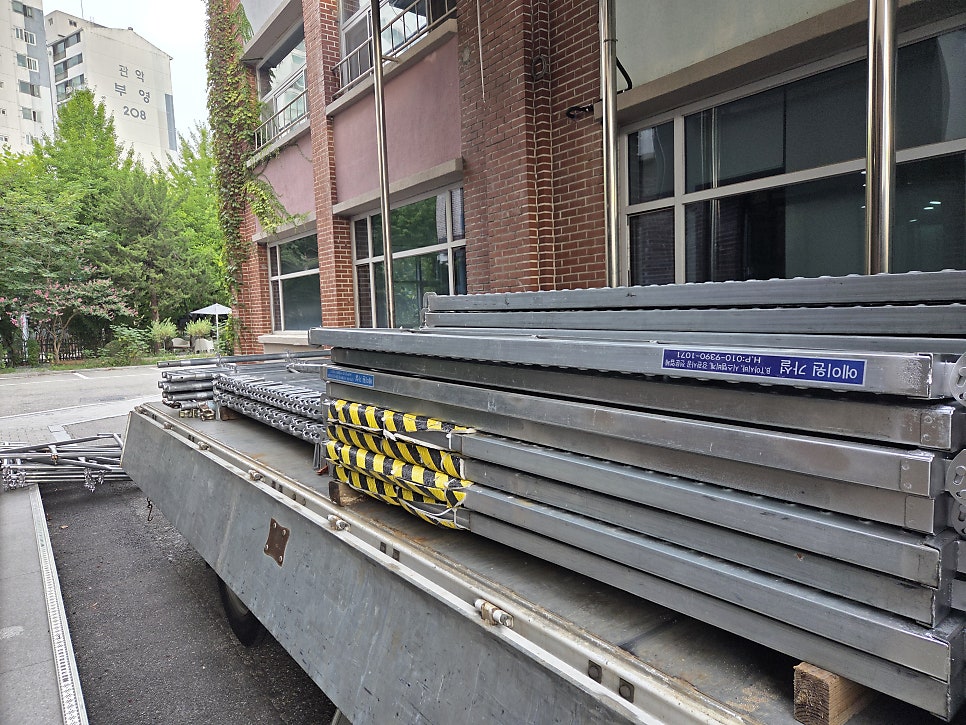

현장 도착 후에는 차량에서 자재를 하차하고

체육관 내부까지 직접 운반했습니다.

​

학교 시설 내부에서 진행되는 작업이라

자재를 옮기는 과정에서도

바닥과 주변 시설물에 간섭하지 않도록

작업 동선을 확인하며 반입했습니다.

​

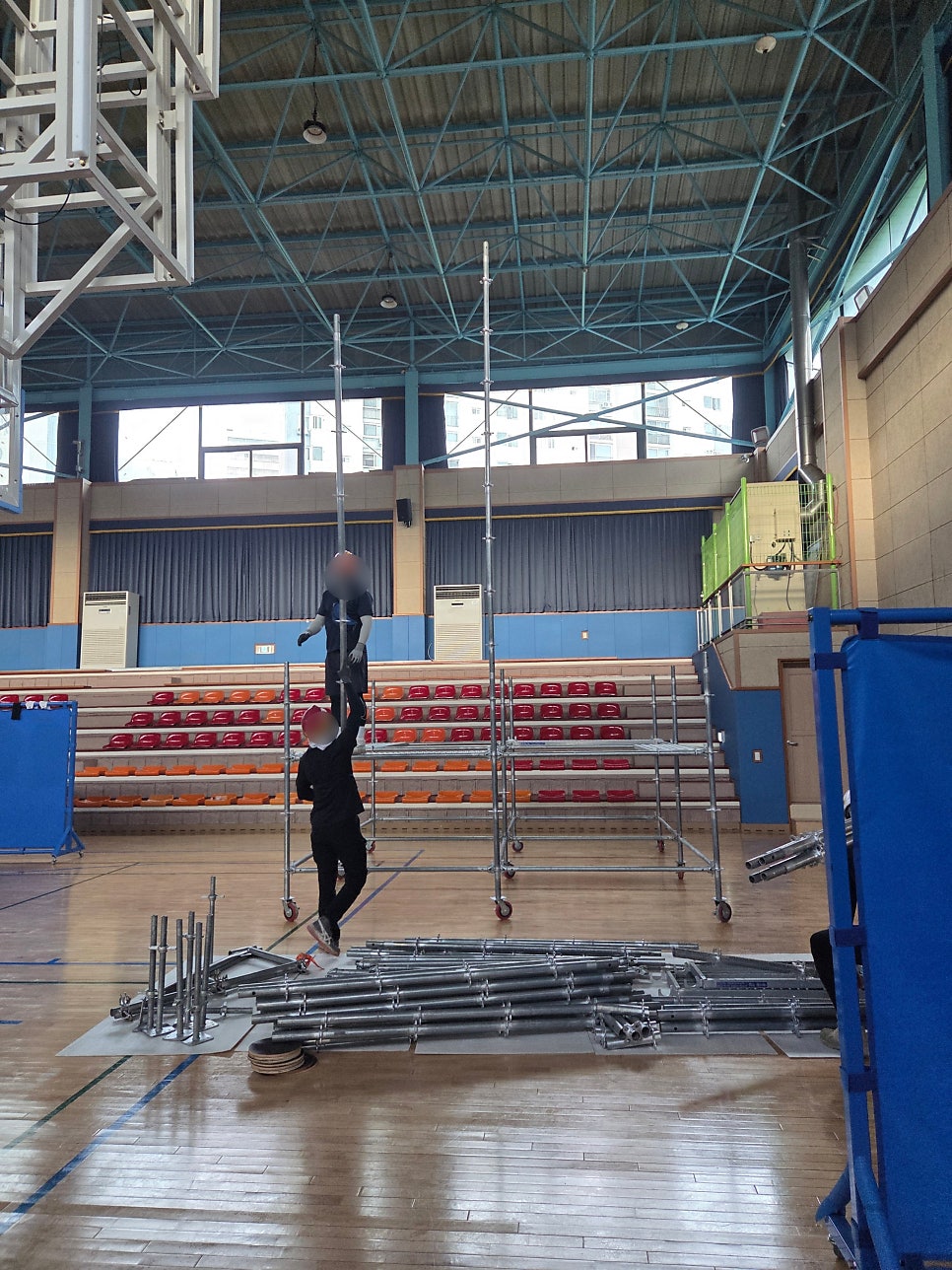

자재 반입을 마친 뒤에는

도면에 계획한 위치를 기준으로

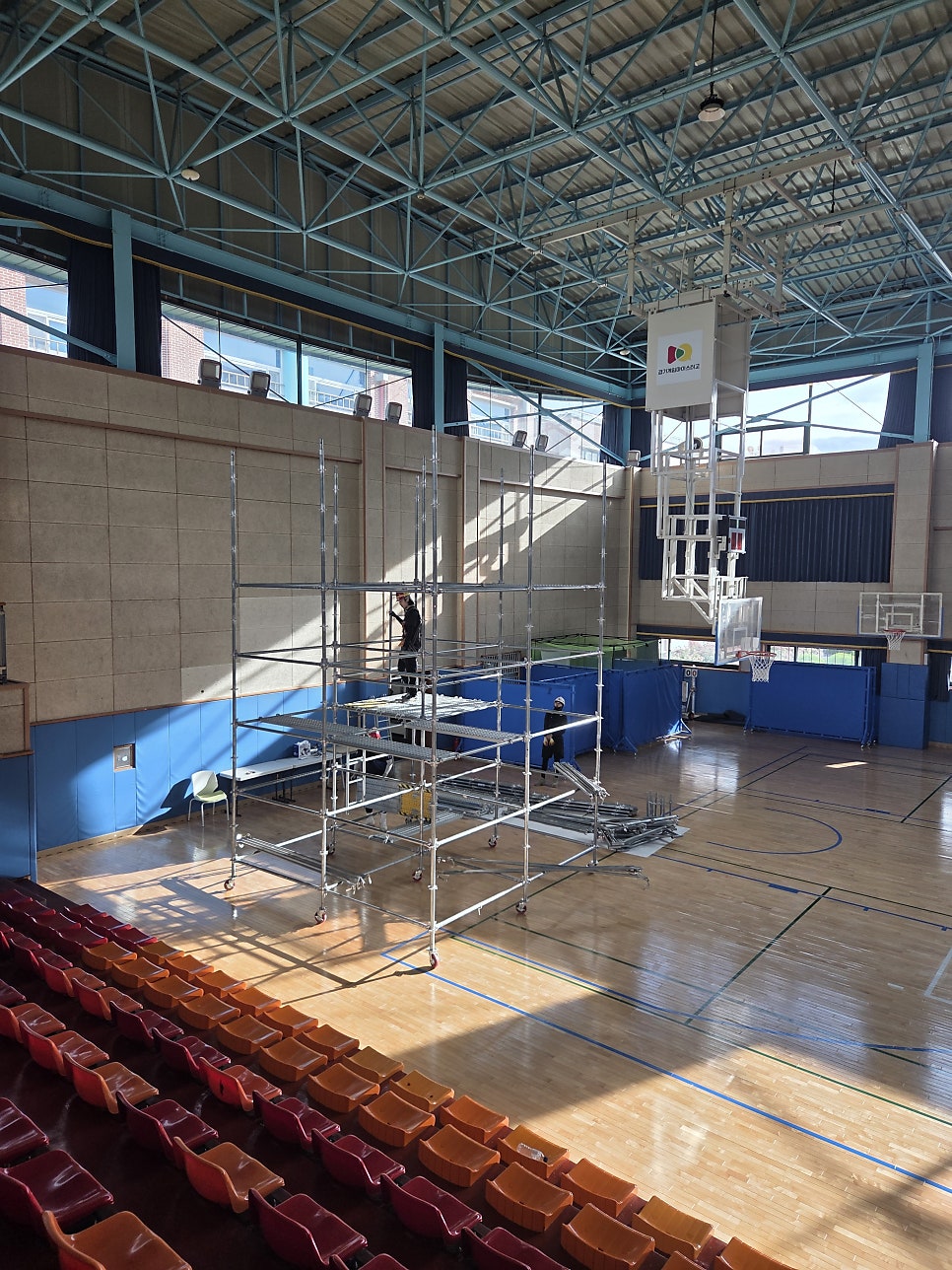

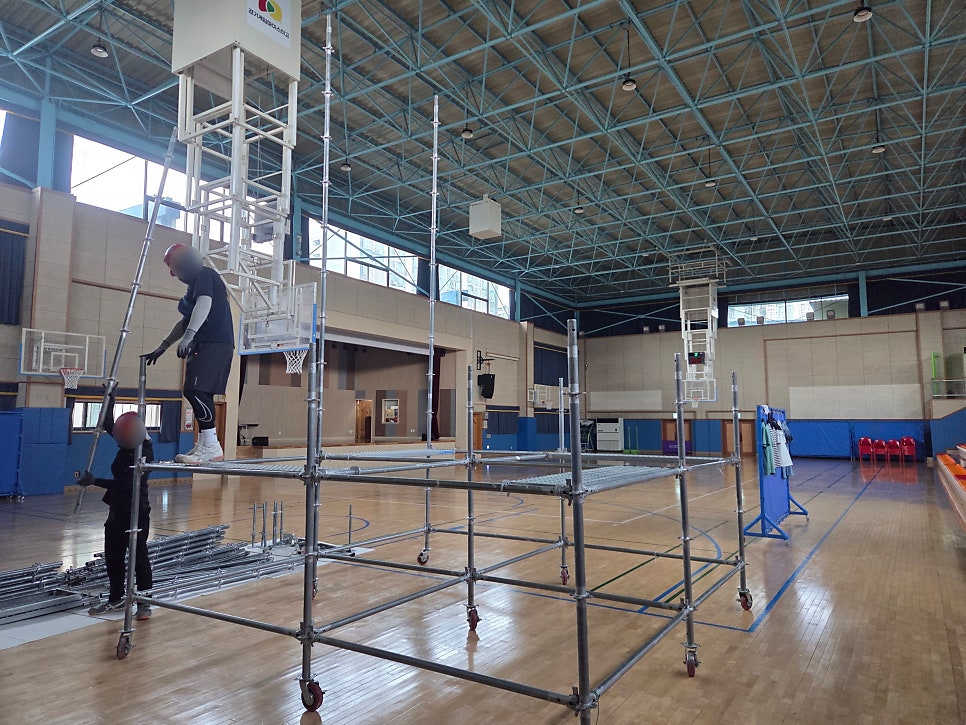

하부 골조부터 조립을 시작했습니다.

​

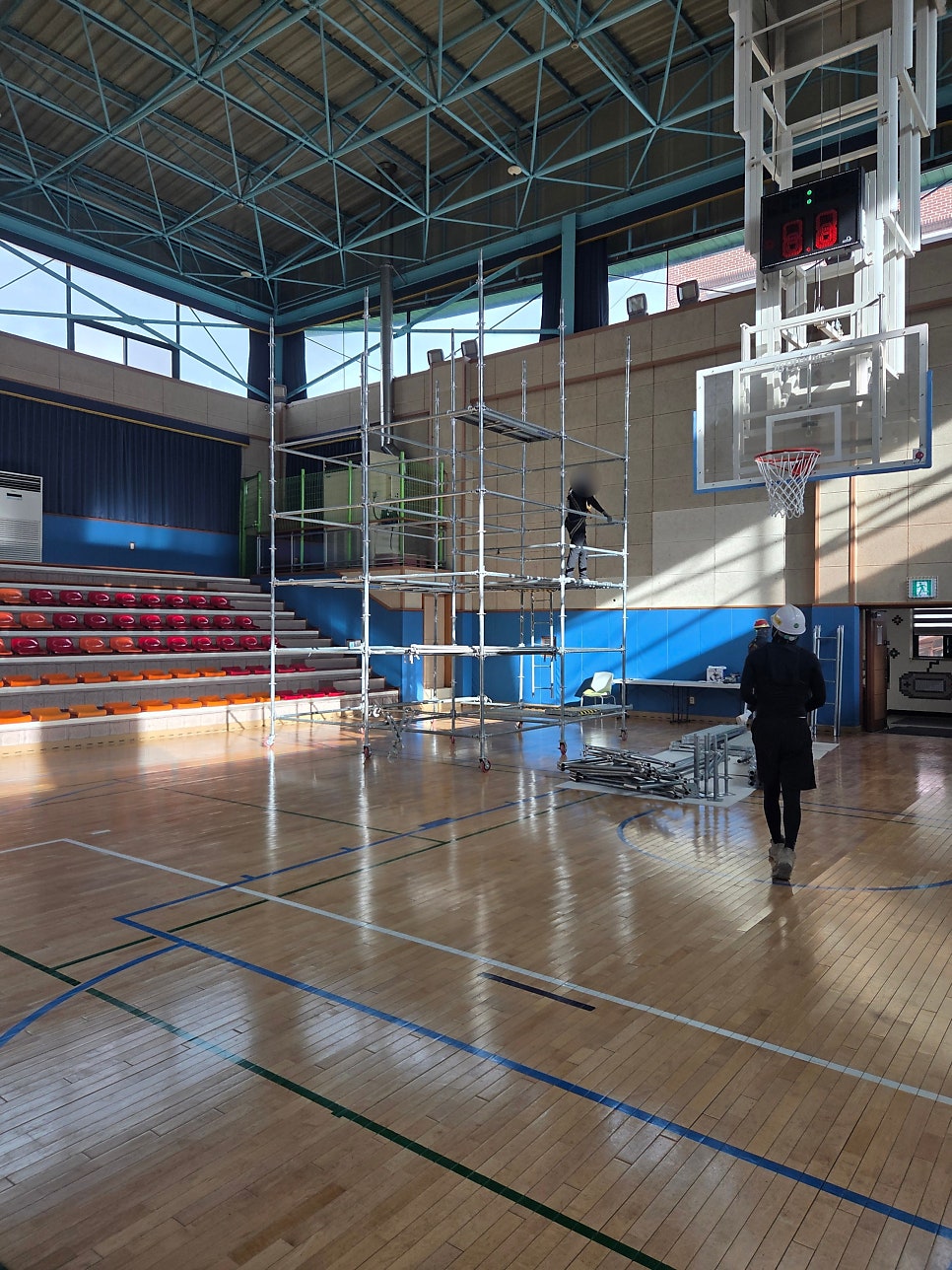

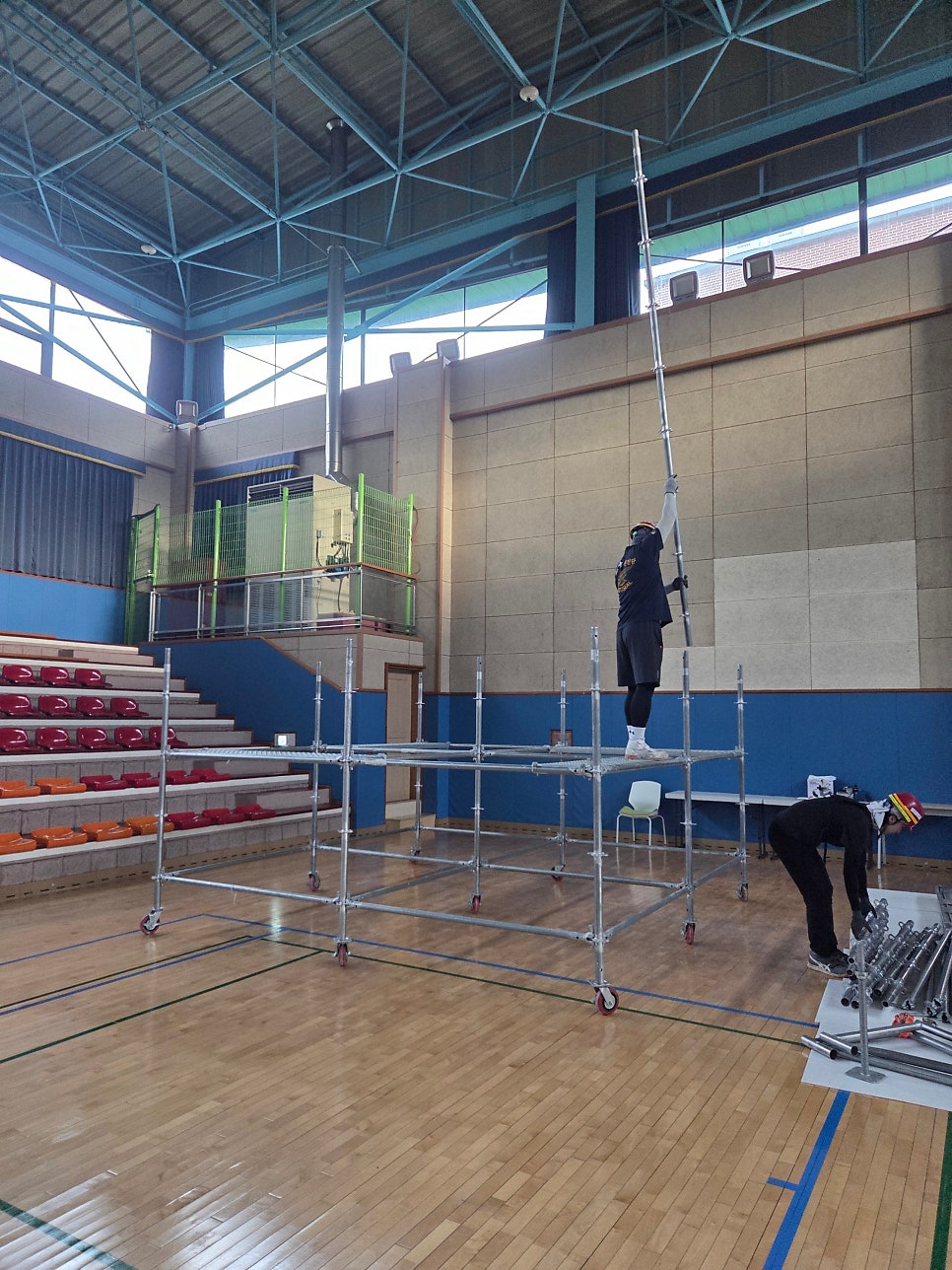

먼저 하부 프레임을 구성하고

수직재와 수평재를 연결하면서

단계적으로 높이를 올렸습니다.

​

체육관 바닥에서 사용하는 구조이면서

필요에 따라 위치를 조정할 수 있도록

하부에는 이동용 바퀴를 적용했습니다.

​

​

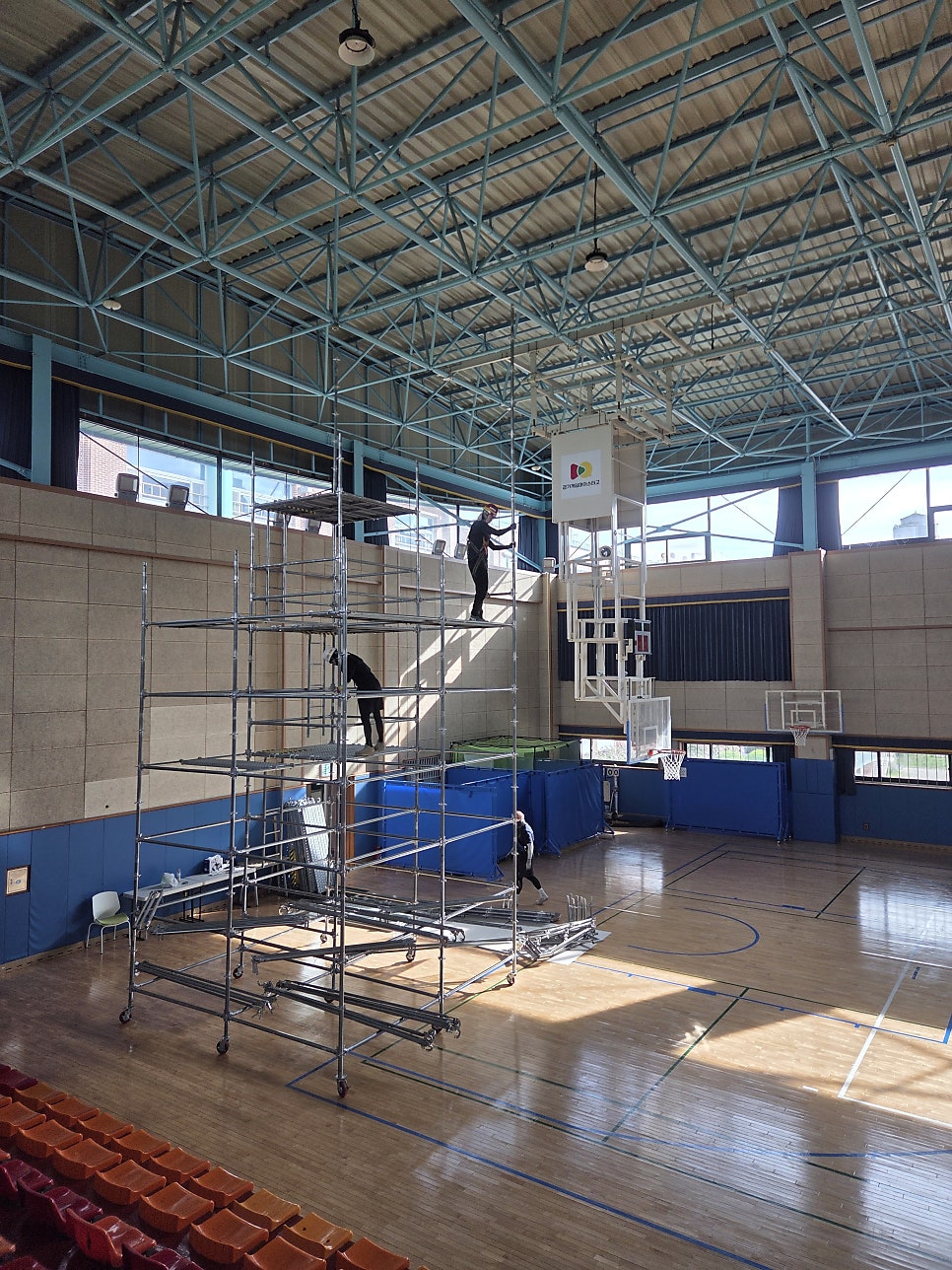

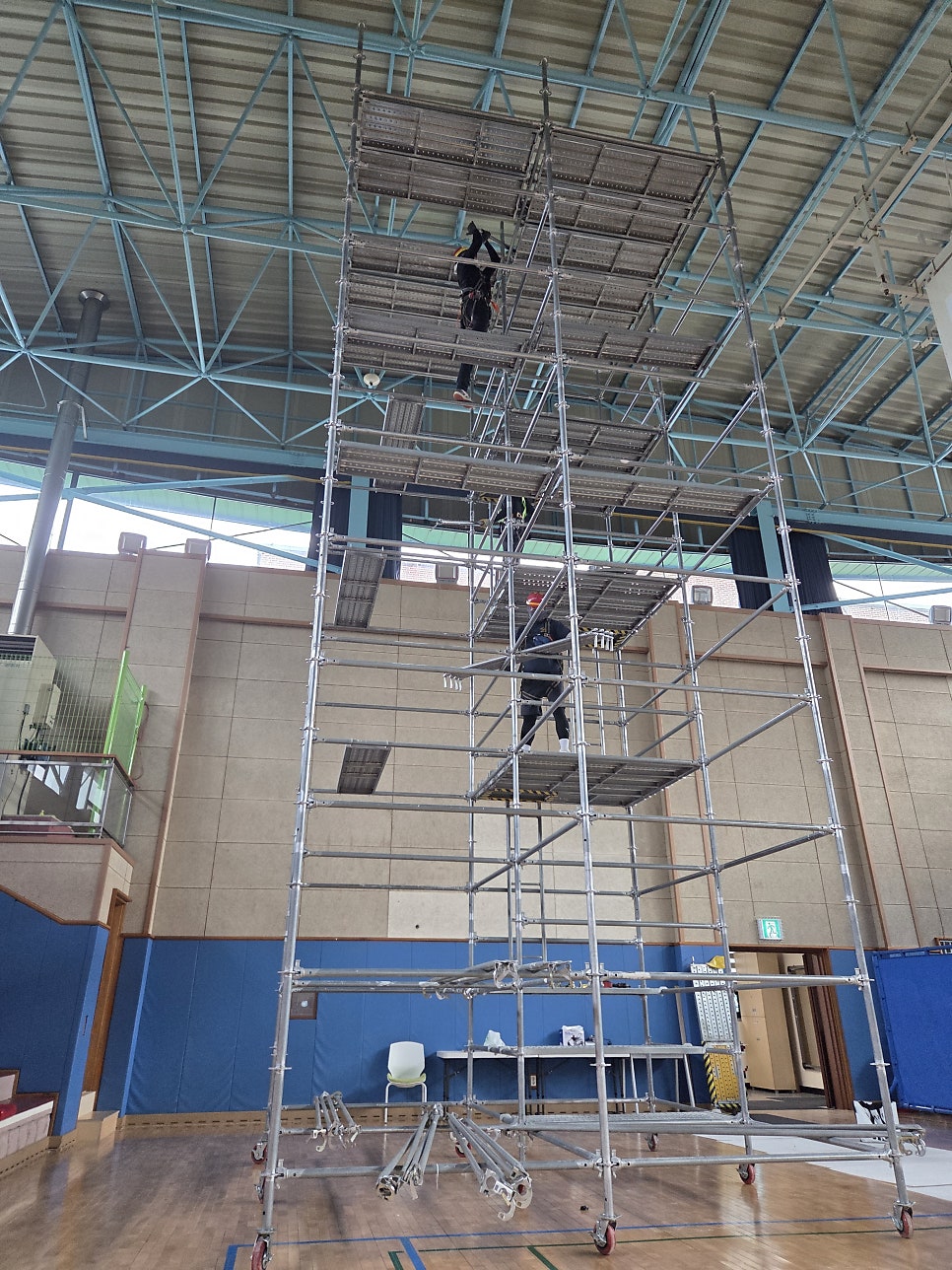

상부로 올라갈수록 작업자가

이동하고 머물 수 있는 공간이 필요하기 때문에

각 단계에 맞춰 발판도 함께 설치했습니다.

​

이동식 시스템비계 내부에는

상부로 이동할 수 있는 통로를 구성하고

지붕층의 스페이스 프레임까지

접근할 수 있도록 높이를 확보했습니다.

​

​

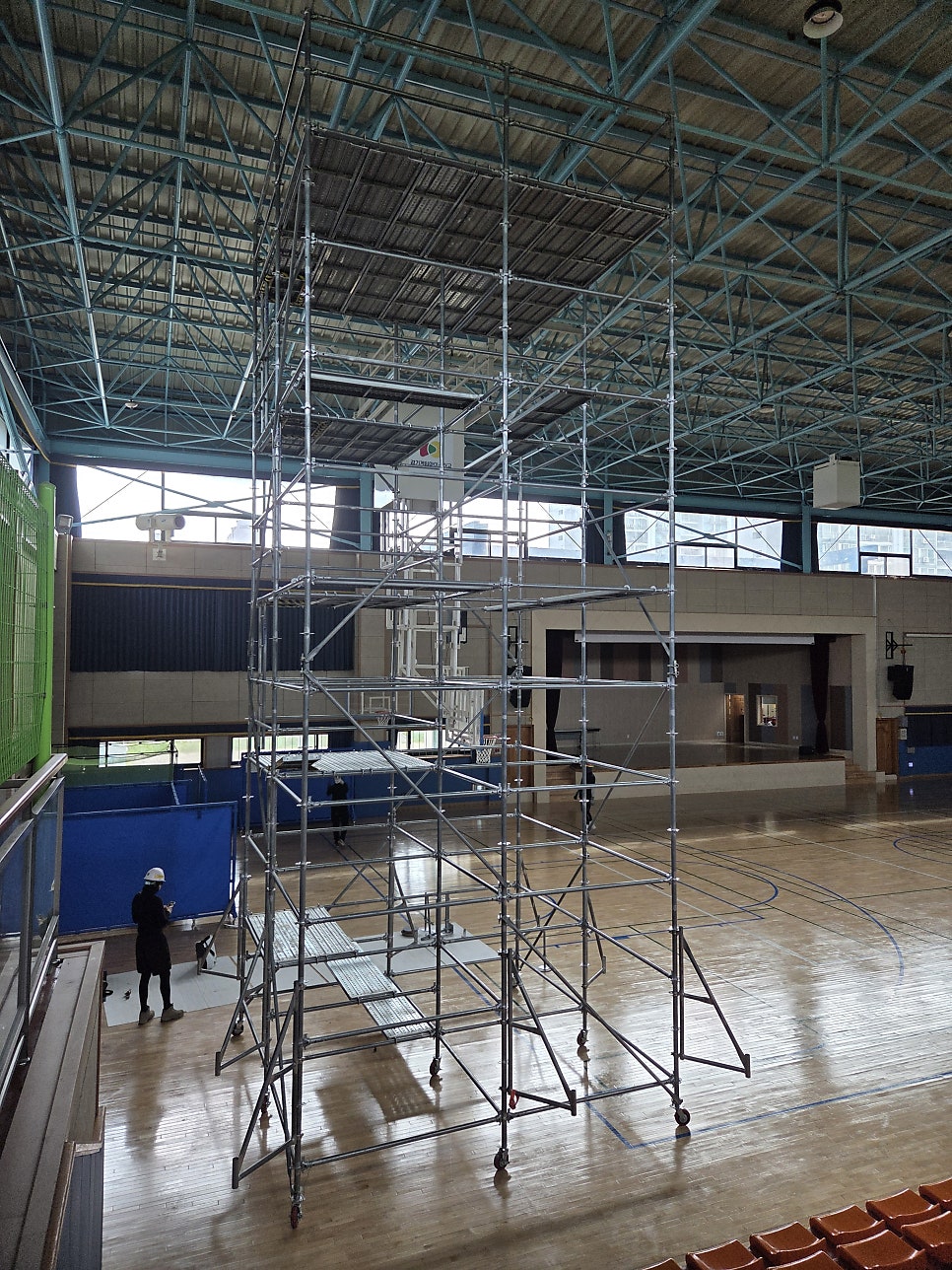

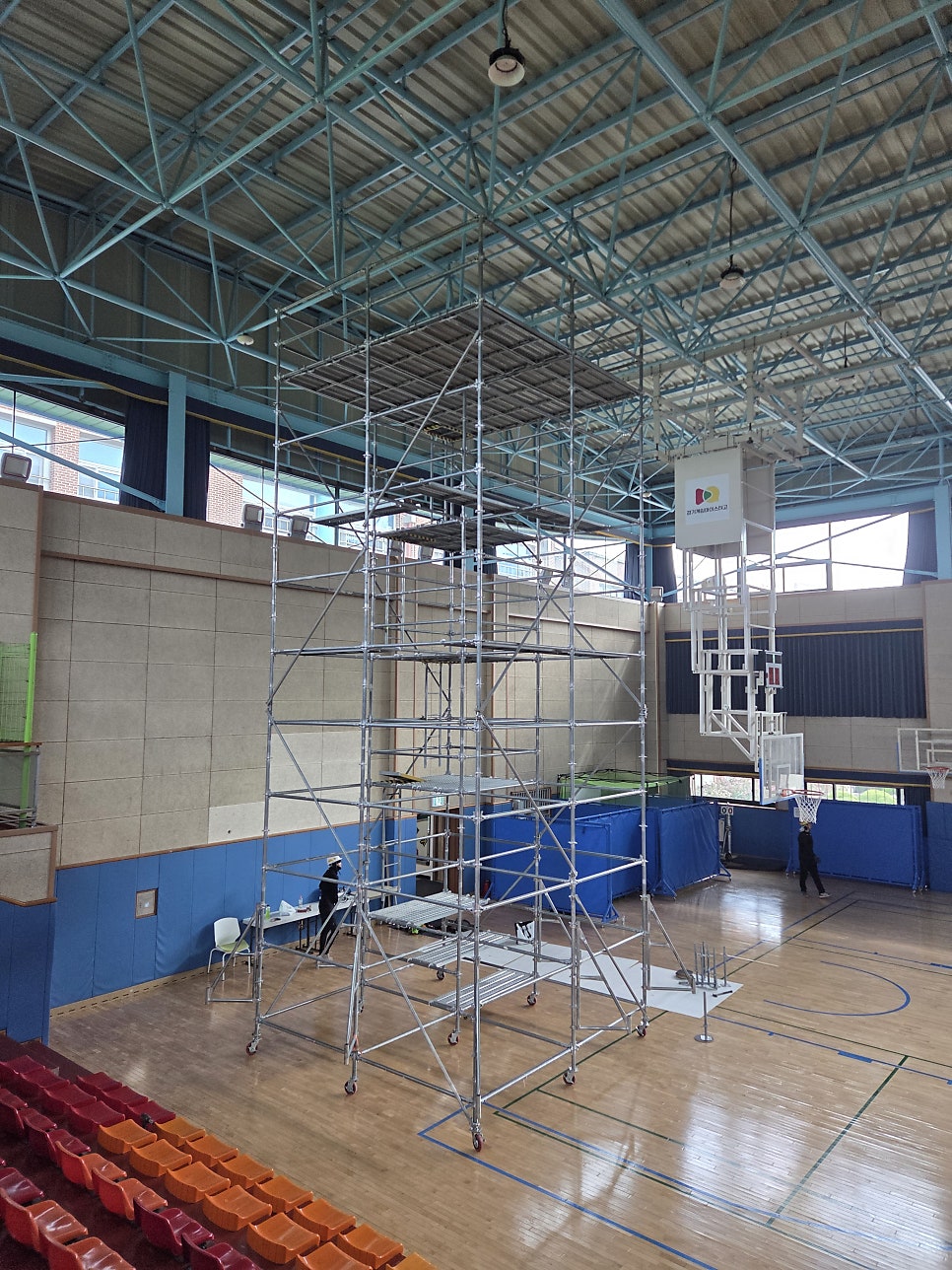

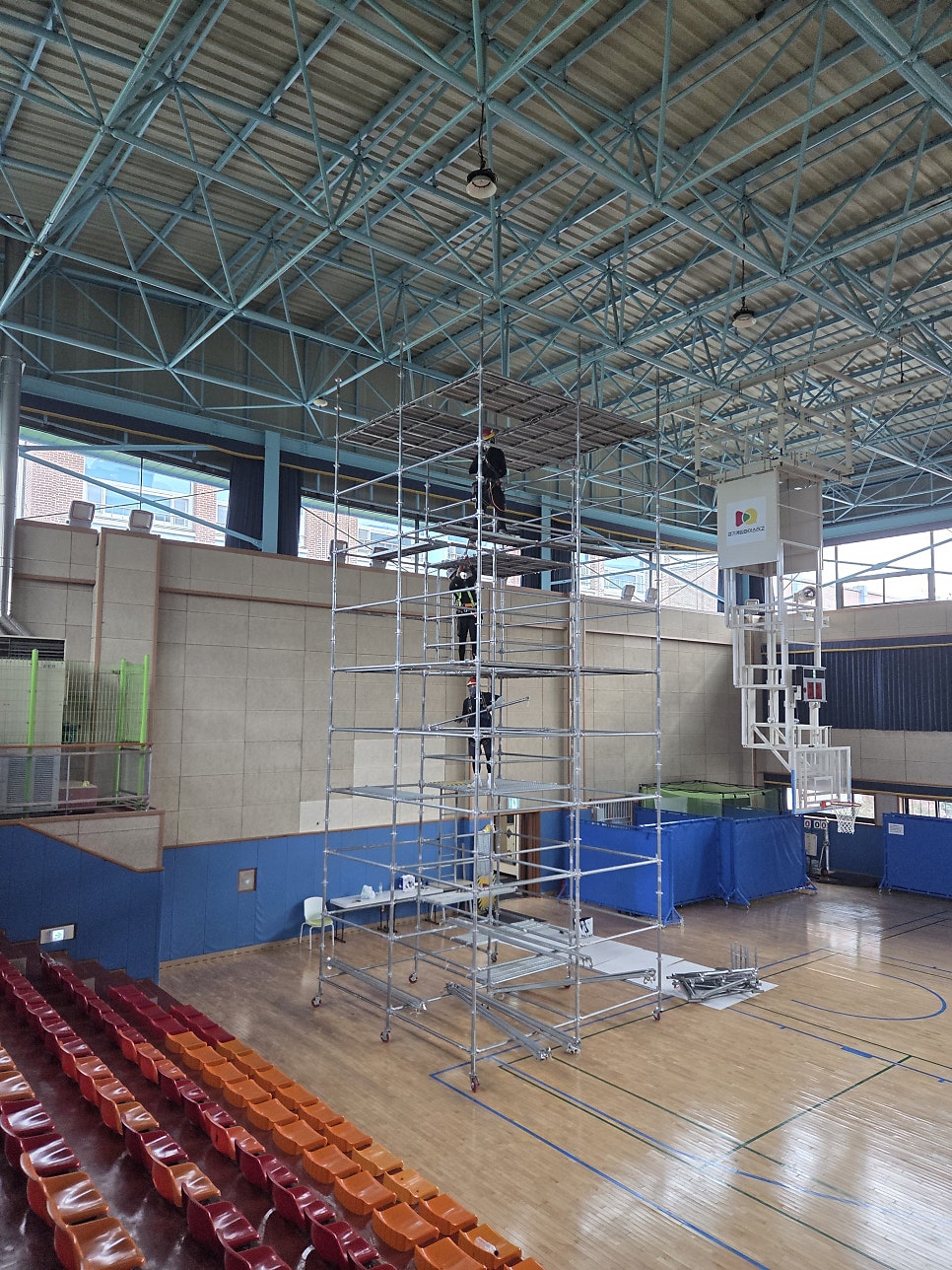

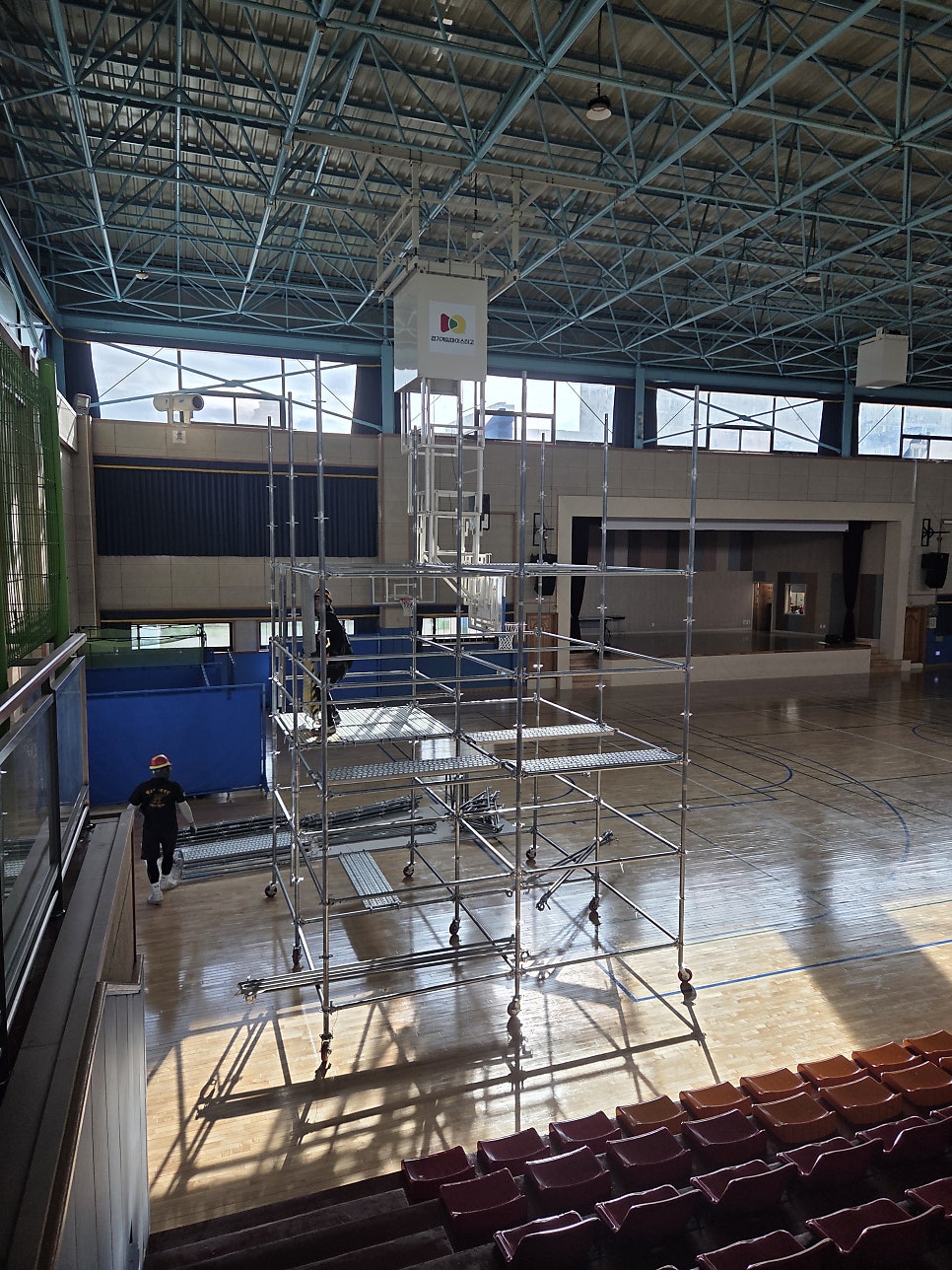

시공이 진행되면서 전체 구조와

작업 위치를 지속적으로 확인하고

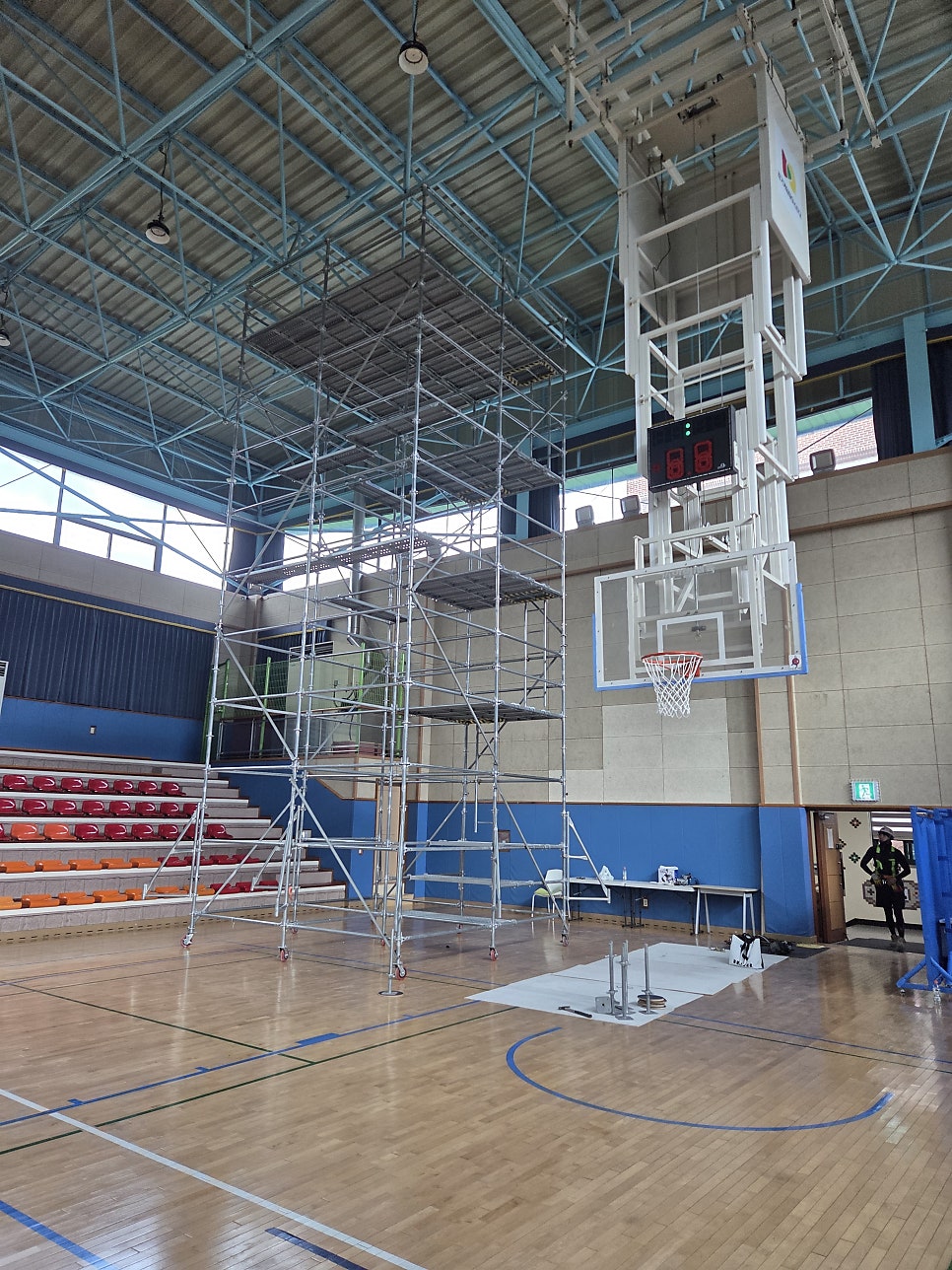

최종적으로 약 10m 높이의 천장 구조물까지

접근할 수 있는 작업 공간을 만들었습니다.

​

​

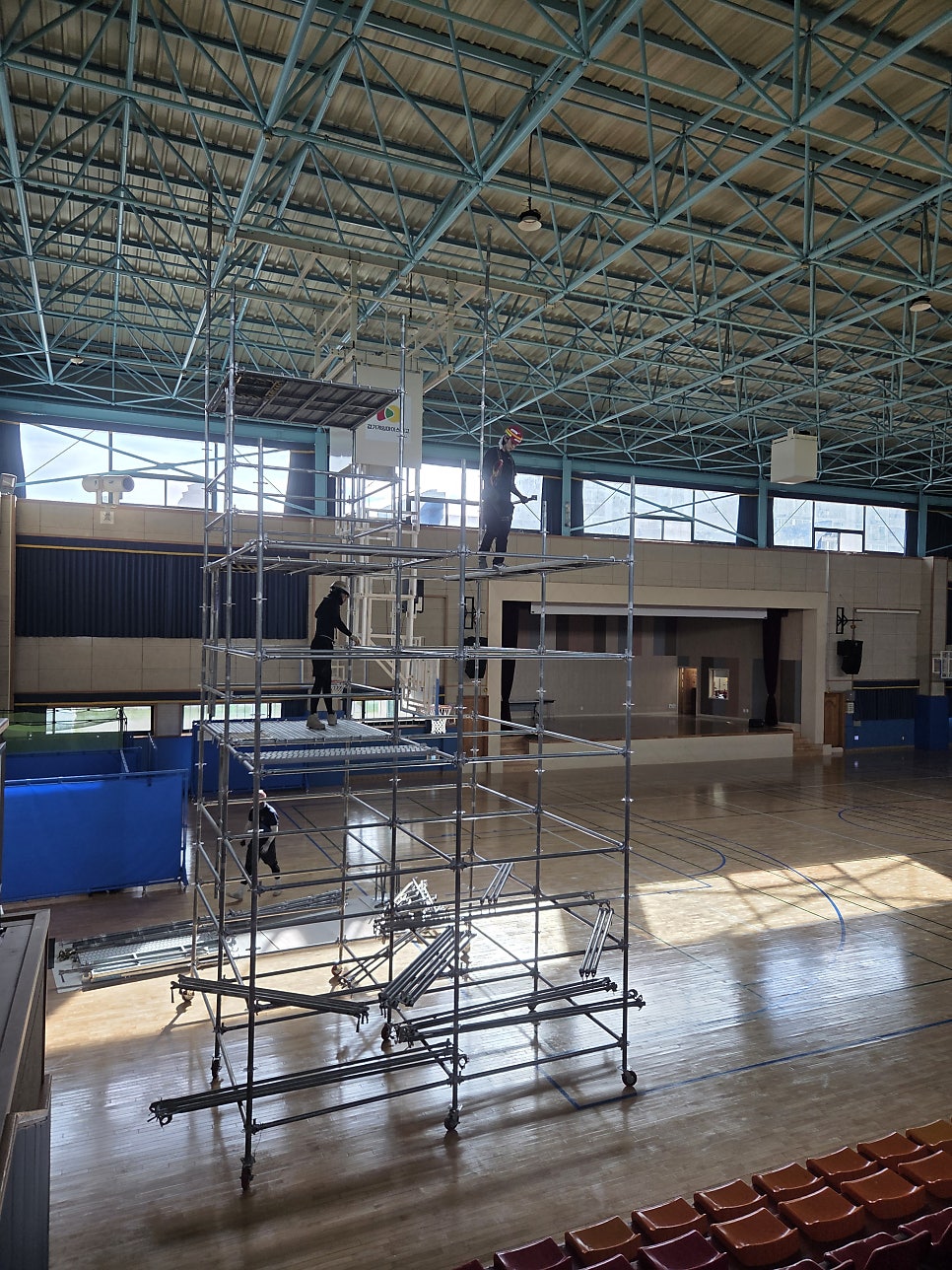

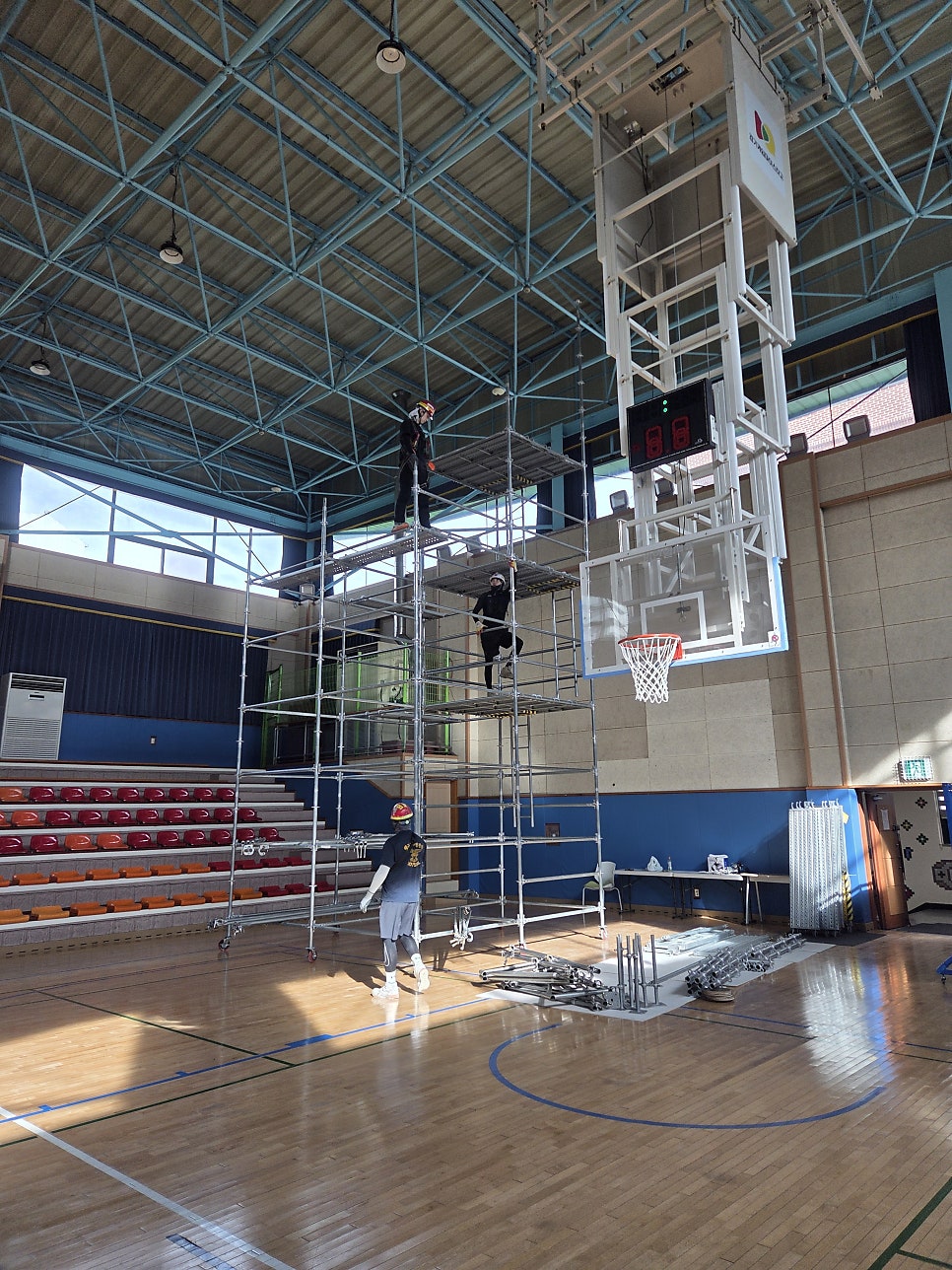

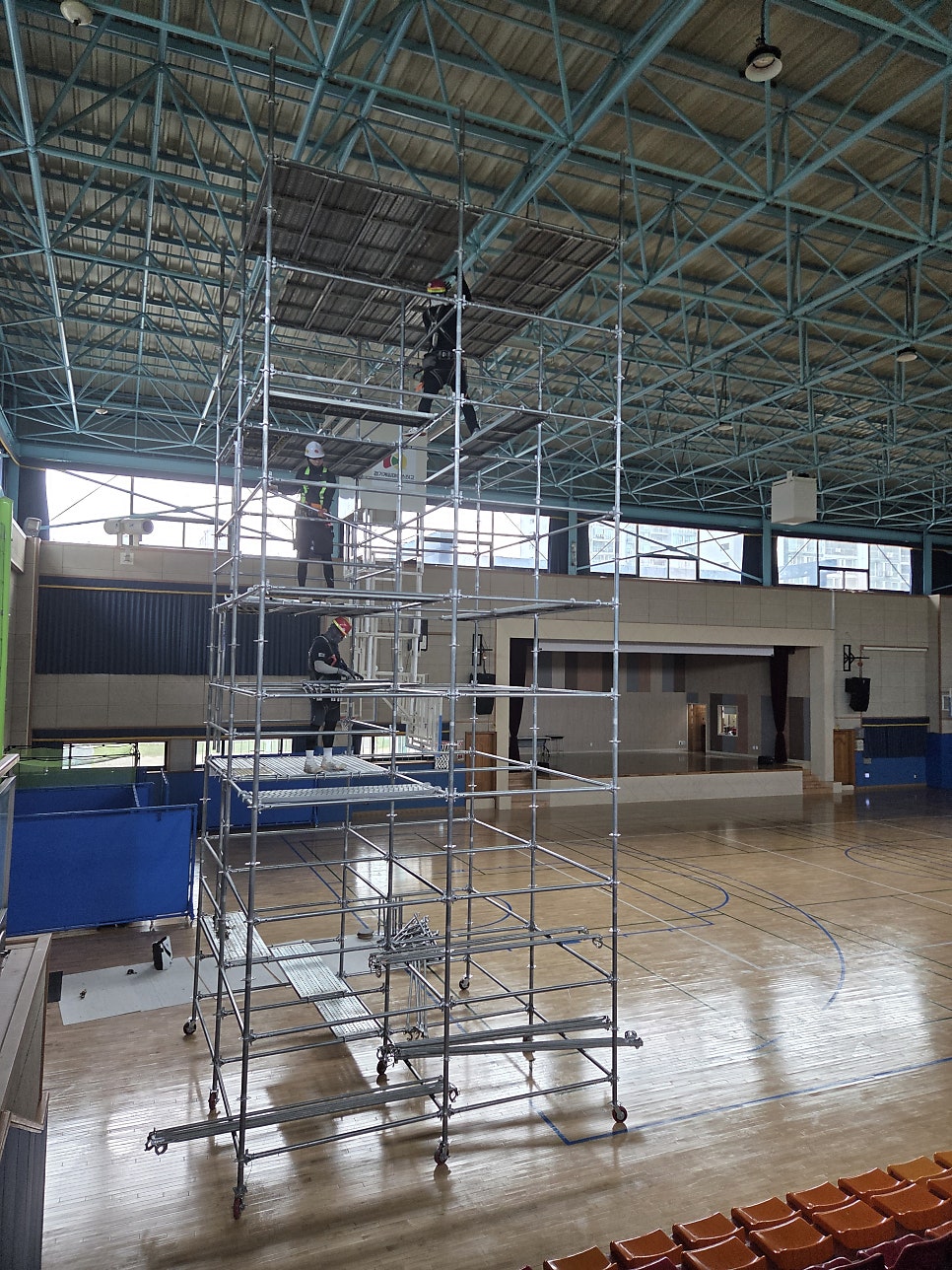

설치가 완료된 이후에는

작업자가 상부 발판으로 이동해

체육관 지붕층을 구성하고 있는

스페이스 프레임의 부재 사이즈를

직접 실측할 수 있도록 했습니다.

​

이번 이동식 시스템비계는

단순히 높은 곳까지 올라가기 위한 구조가 아니라

실제 조사 대상 위치에서 작업자가

실측 업무를 진행할 수 있는 공간을

확보하는 데 중점을 두고 시공했습니다.

​

이번 안양 게임마이스터 고등학교 현장은

실측 조사를 위한 단기 작업이었기 때문에

당일 설치, 당일 해체 일정으로 진행했습니다.

​

오전에 자재를 반입해

이동식 시스템비계 설치를 진행하고

스페이스 프레임 부재 실측 작업이

완료될 때까지 작업 공간을 확보했습니다.

​

모든 실측이 끝난 뒤에는

상부에 설치한 발판과 부재부터

순서대로 해체했습니다.

​

해체한 자재는 종류별로 정리한 뒤

다시 차량에 상차했으며

체육관 내부에 남은 자재가 없는지

확인하면서 현장을 마무리했습니다.

​

학교 체육관이나 강당, 공장처럼

층고가 높은 실내 공간에서는

천장 구조물 조사나 설비 작업 등을 위해

높은 위치까지 접근할 수 있는

작업 공간이 필요한 경우가 있습니다.

​

이때 현장의 높이와 구조,

실제 작업 범위를 고려해 이동식 시스템비계를

구성하는 것이 중요합니다.

​

에이원가설은 현장 도면과 작업 목적을 확인해

필요한 구조와 높이를 검토한 뒤

설치부터 해체까지 진행하고 있습니다.

​
